Замок электромагнитный
AL-FM-S01-G24M (кабель 2м)

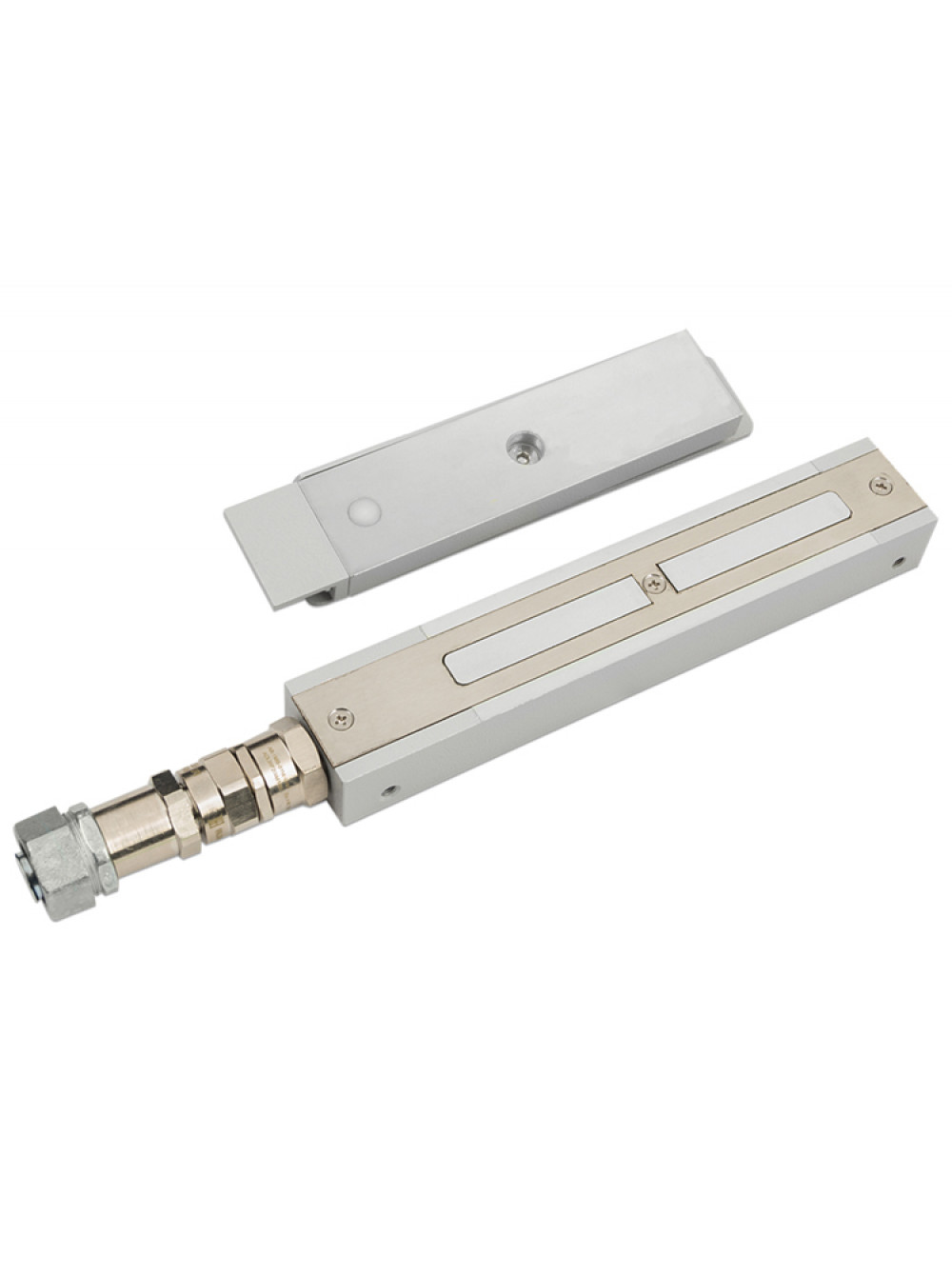

Электромагнитный взрывозащищенный замок AL-FM-S01-G24M со встроенным магнитоконтактным датчиком положения (герконом) и способом монтажа кабеля в металлорукаве или трубе. Сила удержания 350 кгс. Напряжение питания 24В. Предназначен для применения в подземных выработках шахт и рудников и их наземных строений, в помещениях и наружных установках, опасных по газу и пыли взрывоопасных зон классов 1, 21, 2 и 22 (зон В-Iа, В-Iб, В-Iг и В-IIа по ПУЭ гл.7.3) согласно требованиям ГОСТ IEC 60079-14-2011, ГОСТ IEC 61241-14-2011, отраслевым Правилам безопасности, а также согласно специальным условиям безопасного применения (знак «Х» в маркировке взрывозащиты).

ОСОБЕННОСТИ

- Предназначен для применения в помещениях и наружных установках, опасных по газу и пыли взрывоопасных зон классов 1, 21, 2 и 22 (зон В-Iа, В-Iб, В-Iг и В-IIа по ПУЭ гл.7.3) согласно требованиям ГОСТ IEC 60079-14-2011, ГОСТ IEC 61241-14-2011
- Рекомендуется использовать совместно с ППКД AL-DV-01 (MAL-DV).
- Замок AL-FM-S01 изготавливается с присоединенным кабелем с использованием взрывозащищенного кабельного ввода.
- Кабель в металлорукаве или трубе
- Длина кабеля 2 м
- Датчик положения двери - геркон
- Напряжение питания 24 В
- Изделие выпускается в следующих вариантах:
• с маркировкой взрывозащиты РВ Ex mb I Mb X / 1Ex mb IIC T5 Gb X / Ex mb IIIC T80°C Db X для изделий, предназначенных для применения в подземных выработках шахт и их наземных строениях, опасных по рудничному газу и (или) пыли, во взрывоопасных газовых средах (категория смеси –II по газу), во взрывоопасных пылевых средах (категория смеси – III по пыли);
• с маркировкой взрывозащиты 1Ex mb IIC T5 Gb X / Ex mb IIIC T80°C Db X для изделий, предназначенных для применения во взрывоопасных газовых средах (категория смеси –II по газу), а также во взрывоопасных пылевых средах (категория смеси – III по пыли)


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Сила удержания: 360 кгс
Потребляемый ток: 700 мА
Напряжение питания: 24 В DC
Датчик состояния двери: есть
Светодиодная индикация состояния: нет
Длина присоединенного кабеля: 2 м
Способ монтажа кабеля: в металлорукаве или трубе
Диапазон рабочих температур: -60…+50°С
Степень защиты оболочки: IP67
Габаритные размеры: 237х43х30 мм
Масса: не более 5,0 кг

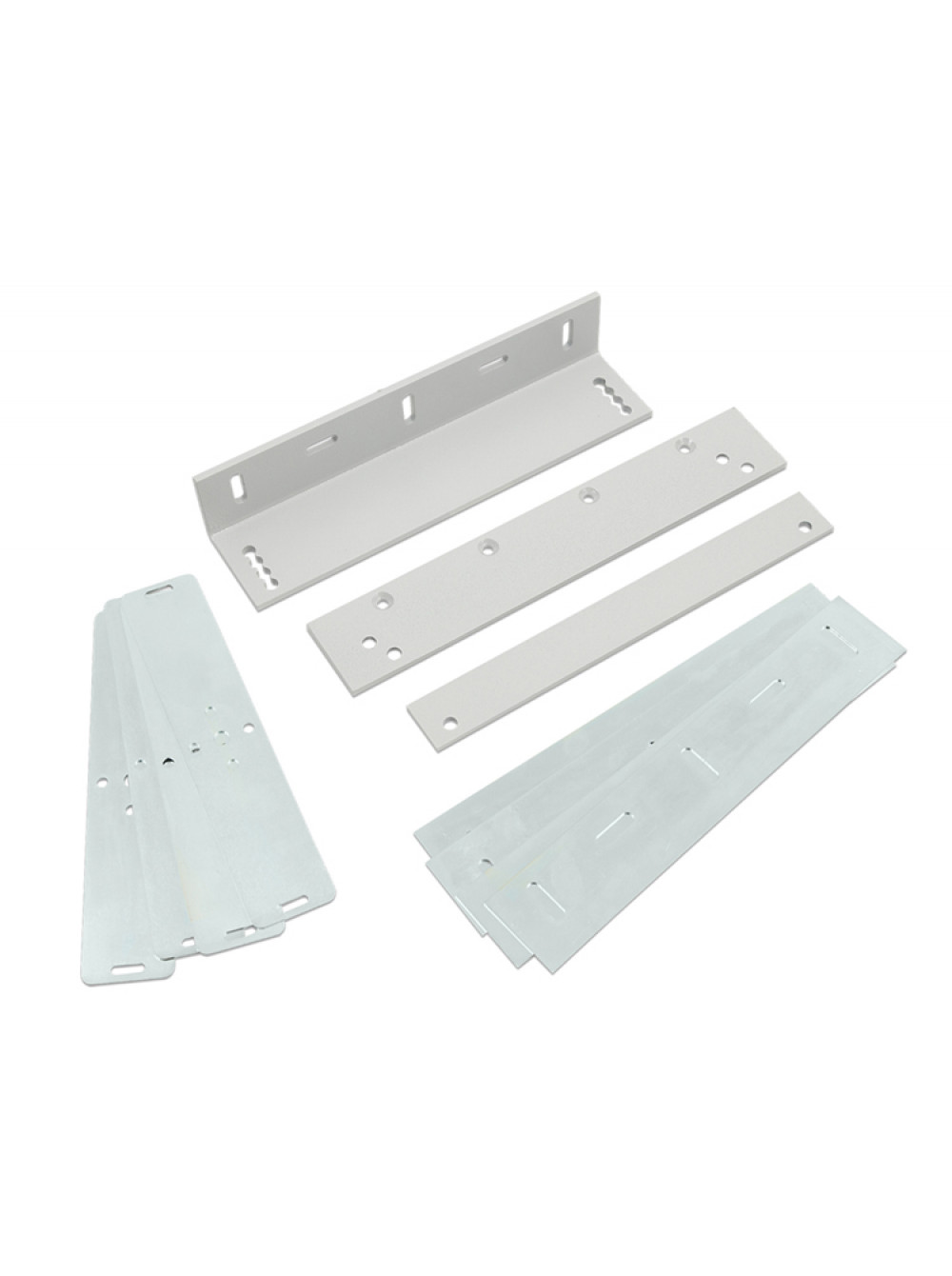

КОМПЛЕКТ ПОСТАВКИ: корпус замка, планка, угольник, монтажная пластина, якорь, пластина крепления якоря, комплект крепления якоря, варистор JVR-14N470K

ВНИМАНИЕ: при питании замка варианта «24В» от импульсного источника питания для устранения выбросов напряжения при коммутации необходимо установить варистор JVR-14N470K из комплекта поставки
