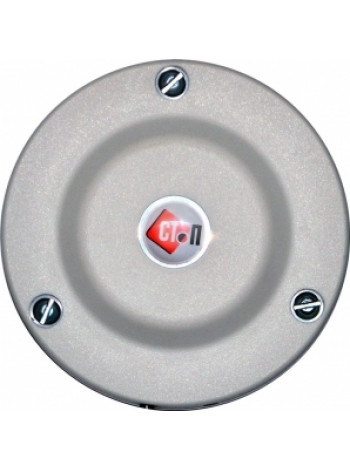

Извещатель охранный вибрационный
ДВ-В ВИБРОН-01 СПМТ.425332.001ТУ

ДВ-В ВИБРОН-01 СПМТ.425332.001ТУ Датчик виброчувствительный. Взрывозащищенная версия.

Извещатель предназначен для использования в качестве средства охранной сигнализации для обнаружения преодоления нарушителем (человеком) заграждения, выполненного из сварной металлической сетки типа ССЦП («Махаон-стандарт») высотой до 6 метров или им подобных путем перелаза (в том числе с помощью лестницы), разрушения с перекусыванием, перепиливанием или проламыванием полотна ограждения. Функционально извещатель состоит из блока обработки и точечных адресных виброчувствительных датчиков включаемых в два фланга.

Один вибрационный датчик обеспечивает контроль от 1 до 6 секций ограждения.

Максимальное кол-во датчиков, подключаемых к блоку обработки до 200шт. (по 100 в каждом фланге). Длина одного фланга до 900м, таким образом максимальная протяженность контролируемого одним извещателем участка периметра равна 1,8км.

Включение извещателя в сигнализационный комплекс охраны периметра автономный (СКОПА) или любой другой при условии программной интеграции посредством интерфейса RS-485.

Извещатель представляет собой комплекс, состоящий из адресных точечных виброчувствительных датчиков (ДВ) и блоков контроля шлейфов сигнализации (БК-ШС), включаемых в два фланга посредством двух четырехпроводных линий к блоку обработки сигналов (БОС).


ДВ имеет встроенный процессор, обеспечивающий контроль своей локальной зоны заграждения (от одной до шести секций заграждения в зависимости от его конструкции) и формирование сигнала о воздействии на заграждение в этой зоне при соответствии частотных и амплитудных параметров воздействия заданным критериям.

БК-ШС обеспечивает включение извещателей с "сухим" контактом реле (магнитоконтактных, радиоволновых и т.п.) в линию ДВ.

БОС обеспечивает адресный контроль состояния линий двух флангов и каждого ДВ, обработку временных параметров воздействий для каждого ДВ в отдельности, формирование извещений о тревоге.

Технические характеристики:
- Колличество флангов, шт 2
- Максимальная длина линии каждого фланга, м 900
- Максимальное количество ДВ в линии каждого фланга, шт. 100
- Максимальное количество БК-ШС в линии каждого фланга, шт. 100
- Диапазон рабочих напряжений питания, В от 10,2 до 30
- Диапазон рабочих температур -40...65°
- Потребляемый ток при максимальном количестве ДВ, мА, не более:
при напряжении питания 12 В, 140
при напряжении питания 24 В. 90
- Колличество встроенных ШС, шт 4
- Колличество внешних ШС, шт 32
- Колличество подключаемых блоков силовых реле (БСР), шт 256
- Средний срок службы извещателя, лет, не менее 8
- Среднее время наработки на отказ, ч, не менее 40000
- Вероятность возникновения отказа, приводящего к ложной тревоге, за 1000 ч, не более 0,01
- Вероятность обнаружения, не менее 0,98

Комплектация:
- Блок БОС 1шт

Поставляется в составе БОС!
КМЧ для установки БОС в составе:
- стяжка – 2 шт.
- гайка М5 – 4 шт.
- шайба Ø5 – 4 шт.
- шайба пружинная Ø5 – 4 шт.
- шуруп 5х40 – 4 шт.
- дюбель-пробка 8х40 – 4 шт.

ДВ-А в составе:
- блок ДВ – 1 шт.
- прижим – 1 шт.
- саморез (винт) 3,5х19 – 2 шт.
- саморез (винт) 3,5х38 – 2 шт.
- табличка – 1 шт.
- стяжка пластиковая – 3 шт.
- этикетка – 1 шт
*До 200 шт указывается при заказе

ЛВЧ-А
*До 2 шт указывается при заказе

КМЧ для установки ДВ на решетку в составе:
- планка – 1 шт.
- прижим – 1 шт.
- винт 4х40 – 2 шт.
*Указывается при заказе

БК-ШС-А в составе:
- блок БК-ШС с кронштейном и площадкой
опорной – 1 шт.
- резистор 6,2 кОм 0,25 Вт – 1 шт.
- шуруп 5 х 40 – 2 шт.
- дюбель 8 х 40 – 2 шт.
- хомут червячный – 1 шт.
- табличка – 1 шт.
- стяжка пластиковая – 3 шт.
- этикетка – 1 шт.
*До 25 шт указывается при заказе

БК-ТК-А в составе:
- блок БК-ТК-В с кронштейном и площадкой
опорной – 1 шт.
- шуруп 5 х 40 – 2 шт.
- дюбель 8 х 40 – 2 шт.
- хомут червячный – 1 шт.
- табличка – 1 шт.
- стяжка пластиковая – 3 шт.
- этикетка – 1 шт.
*До 25 шт указывается при заказе

- Трибокабель НЧ с оконечным элементом, м до 250
*Указывается при заказе
- Трибокабель ВЧ с оконечным элементом, м до 250
*Указывается при заказе

Поставляется в составе БОС!
КМЧ для установки БОС в составе:
- стяжка – 2 шт.
- гайка М5 – 4 шт.
- шайба Ø5 – 4 шт.
- шайба пружинная Ø5 – 4 шт.
- шуруп 5х40 – 4 шт.
- дюбель-пробка 8х40 – 4 шт.
- Кабель П3 1 шт
- Муфта вводная 1 шт
- Руководство по эксплуатации СПМТ.425132.001РЭ 1 шт
- Паспорт СПМТ.425132.001 ПС 1 шт
