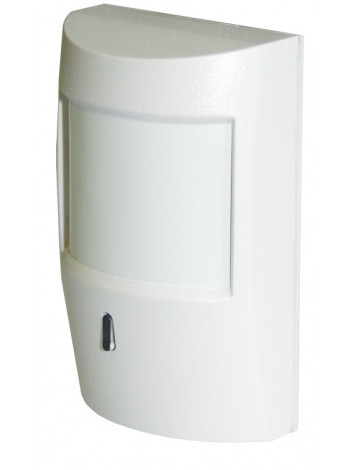

Извещатель охранный объемный адресный
Гранд МАГИСТР-ИО ИК

Гранд МАГИСТР-ИО ИК Извещатель охранный объемный оптико-электронный инфракрасный пассивный адресный

Извещатель охранный объемный оптико-электронный инфракрасный пассивный адресный предназначен для использования в системах охраны с целью обнаружения проникновения в охраняемое пространство.

1. Общие сведения
1.1 Извещатель охранный объемный оптико-электронный инфракрасный пассивный адресный «Гранд МАГИСТР-ИО ИК» (в дальнейшем извещатель) предназначен для использования в системах охраны с целью обнаружения проникновения в охраняемое пространство и выдачи извещений о проникновении и неисправности на ППКУОП «Гранд МАГИСТР-125».
1.2. Извещатель предназначен только для включения в двухпроводный адресный шлейф (далее – адресная линия) сигнализации блока контроля линии «Гранд МАГИСТР-125 БКЛ».
1.3. Извещатель может включаться в адресную линию одновременно с другими типами пожарных и охранных адресных извещателей «Гранд МАГИСТР-ИП» и «Гранд МАГИСТР-ИО».
1.4. Задание адреса и настройка извещателей осуществляется согласно техническому описанию на ППКУОП «Гранд МАГИСТР-125».
1.5. Конструктивно извещатель состоит из датчика в пластмассовом корпусе и кронштейна для крепления на горизонтальной или вертикальной поверхности с установкой необходимого угла положения датчика.
1.6. Применение в извещателе двойного пироэлемента позволяет обеспечить отсутствие ложных срабатываний при появлении в зоне действия мелких животных, воздействии медленных изменений температуры, бросков фоновой
освещенности, наличии в помещении конвективных воздушных потоков.
1.7. Извещатель устойчив к воздействию электростатических разрядов и электромагнитных полей. Извещатель по принципу действия - пассивный инфракрасный извещатель, не создает излучения и является безопасным для людей и животных.
1.8. Извещатель не создает помех аналогичным приборам, а также бытовой радиоаппаратуре.
1.9. Извещатель рассчитан на непрерывную круглосуточную работу.
1.10. Конструкция изделия не предусматривает его использование в условиях агрессивных сред, пыли, а также во взрывоопасных помещениях.
1.11. При изготовлении изделия используются комплектующие изделия и материалы, не содержащие радиоактивных веществ и драгоценных металлов.

2. Технические характеристики:
- Напряжение питания импульсное от адресной линии блока «Гранд МАГИСТР-125 БКЛ»
- Минимальная амплитуда положительного импульса 12 В
- Максимальная амплитуда положительного импульса 26 В
- Ток потребления от адресной линии, не более 0,5 мА
- Напряжения питания аналоговой части от внешнего источника 10...15 В
- Ток потребления от внешнего источника, не более 15 мА
- Максимальная дальность обнаружения, не менее 18 м
- Диапазон скоростей движения нарушителя от 0,3 до 3,0 м/с
- Высота установки от 2 до 2,5 м
- Защита от видимого света 6500 лк
- Диапазон рабочих температур от минус 30°С до 55°С
- Максимально допустимая относительная влажность окружающей среды 98%
- Габаритные размеры, не более 90х58х45 мм
- Масса извещателя 0,1 кг
- Степень защиты корпуса: IP40 по ГОСТ 14254-96
