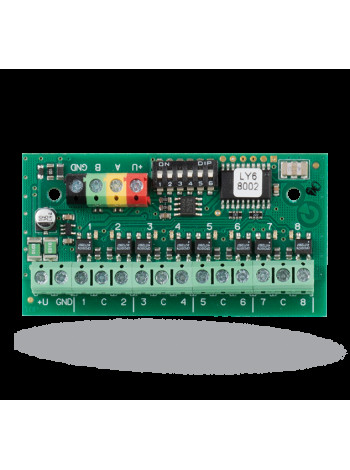

JB-118N

JB-118N Адресный сигнальный модуль PG-выходов, 8 выходов

Продукт является системным устройством для JABLOTRON 100+. Он имеет восемь гальванически изолированных выходов. Например, его можно использовать для управления элементами оптической индикации, радиопередчиками и силовыми реле.

Предназначен для монтажа в многоцелевые коробки JA-19xPL или на DIN-рейки. Выходы изолированы от шины. Адрес устанавливается с помощью DIP-переключателя.

Он не адресный (не занимает адрес в системе).

Технические характеристики
- Источник питания От шины контрольной панели, 12 В (9– 15 В)
- Потребление тока во время резервного питания замкнутых/разомкнутых выходов 5 мА/10 мА
- Потребление тока для выбора кабеля 10 мA
- Максимальный ток на выходе +U (электронный предохранитель) <100 мА (в расчеты тока должны быть включены все подключаемые устройства)
- Размеры: 77 x 40 x 15 мм
- Классификация уровень 2 в соответствии со стандартами EN 50131-1, только когда модуль находится в коробке JA-194PL или JA-195PL при использовании модуля JA-111H TRB
- Окружающие условия согласно EN 50131-1 II, общим условия при эксплуатации внутри помещений
- Диапазон рабочих температур от -10°C до +40°C
- Также соответствует требованиям EN 50131-3, EN 50130-4 ред. 2+A1, EN 55032, EN 50581
