Модуль входов
МВ-И

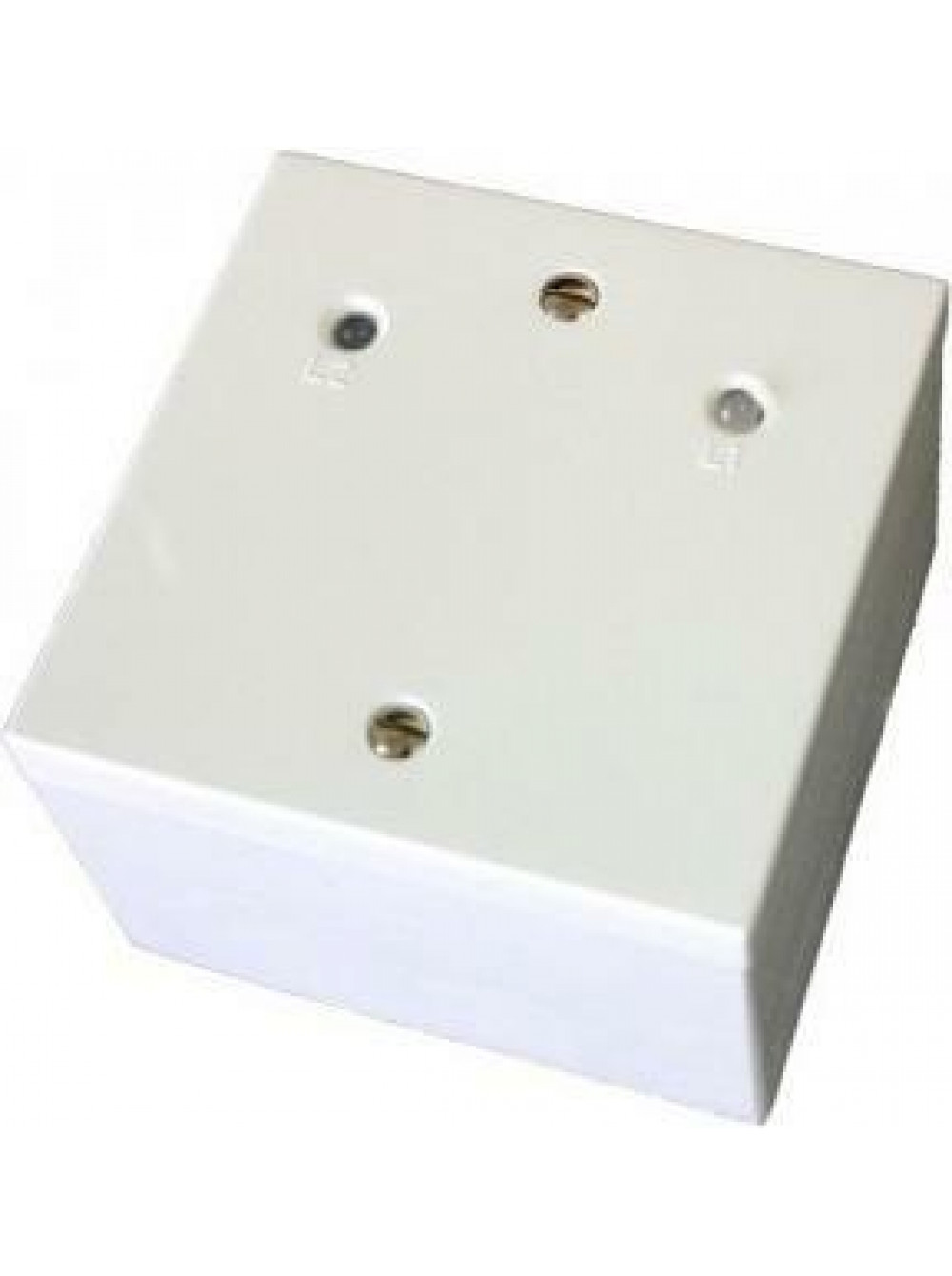

МВ-И Модуль входной

ПРЕДНАЗНАЧЕН:
Для контроля одного шлейфа сигнализации (ШС) и передачи информации о его состоянии приемно-контрольному прибору ИСБ "Стрелец-Интеграл" (только через БСЛ240–И).
Состояние ШС определяется сопротивлением. В ШС используются пожарные извещатели с нормально-разомкнутыми контактами реле на выходе или другие датчики состояния системы пожарной сигнализации и пожаротушения.
ШС контролируется модулем на обрыв и короткое замыкание (КЗ).

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:
Обеспечивает передачу в СЛ адресного извещения о состоянии ШС ("Норма", "Тревога", "КЗ", "Обрыв").
Модуль имеет встроенный двунаправленный изолятор короткого замыкания в СЛ.

Программатор для адресации "Аврора–3П".


Технические характеристики

- напряжение СЛ 15 - 40 В
- типичное токопотребление при напряжении СЛ 24В 150 мкА
Режимы ШС:
"КЗ" менее 1 кОм
"Тревога" 2,2 - 17 кОм
"Норма" 20 - 38 кОм
"Обрыв" более 48 кОм
- максимальное сопротивление проводов ШС 150 Ом
- степень защиты IP30
- габаритные размеры 87х87х60 мм
- масса 100 г
- диапазон рабочих температур -40...+70 °С
