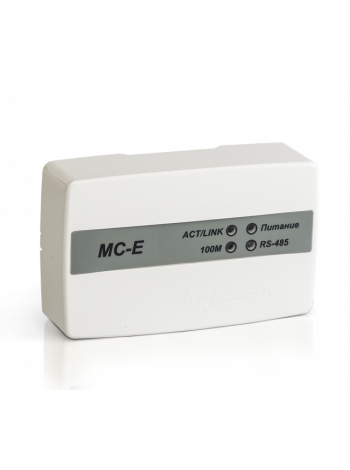

Модуль сопряжения
МС-Е прот. R1

МС-Е прот. R1 Модуль сопряжения

Модуль сопряжения МС-E представляет собой цифровое электронное устройство и предназначен для сопряжения адресных приемно-контрольных приборов «Рубеж-2ОП» прот. R1, а также блоков индикации «Рубеж-БИ», «Рубеж-БИУ» и пультов дистанционного управления «Рубеж-ПДУ», «Рубеж-ПДУ-ПТ» с компьютером через интерфейс Ethernet.

Модуль сопряжения МС-Е обеспечивает:
- подключение объединенных по интерфейсу RS-485 адресных приемно-контрольных приборов к LAN-порту компьютера для управления и мониторинга системы;
- подключение к компьютеру системы с перекрестными связями между адресными приемно-контрольными приборами, находящимися в одной сети RS-485;
- светодиодную индикацию наличия связи приборов с компьютером.

Питание модуля МС-Е осуществляется как от внешнего источника питания напряжением от 10 до 28 В, так и по технологии PoE (Power Over Ethernet), которая позволяет запитывать модуль по сетевому кабелю, что обеспечивает удобство использования модуля при отсутствии внешнего источника питания.

Технические характеристики:
- Напряжение питания от внешнего источника от 10 до 28В или от PoE
- Максимальный потребляемый ток в дежурном режиме:
при напряжении питания 12 В, не более 0,2 А
при напряжение питания 24 В, не более 0,1 А
Количество выходов для подключения интерфейсов: 1
RS-485, гальванически развязанный 1
- Длина кабеля интерфейса RS485, не более 1000 м
- Габаритные размеры модуля, не более 125х78х37 мм
- Масса, не более 200 г
- Рабочий диапазон температур от 0 до плюс 40°С
- Средний срок службы 10 лет
