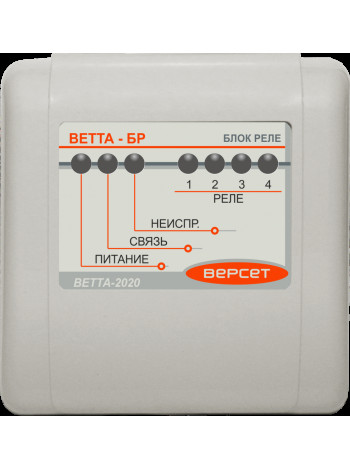

Модуль реле
ВЕТТА-БР

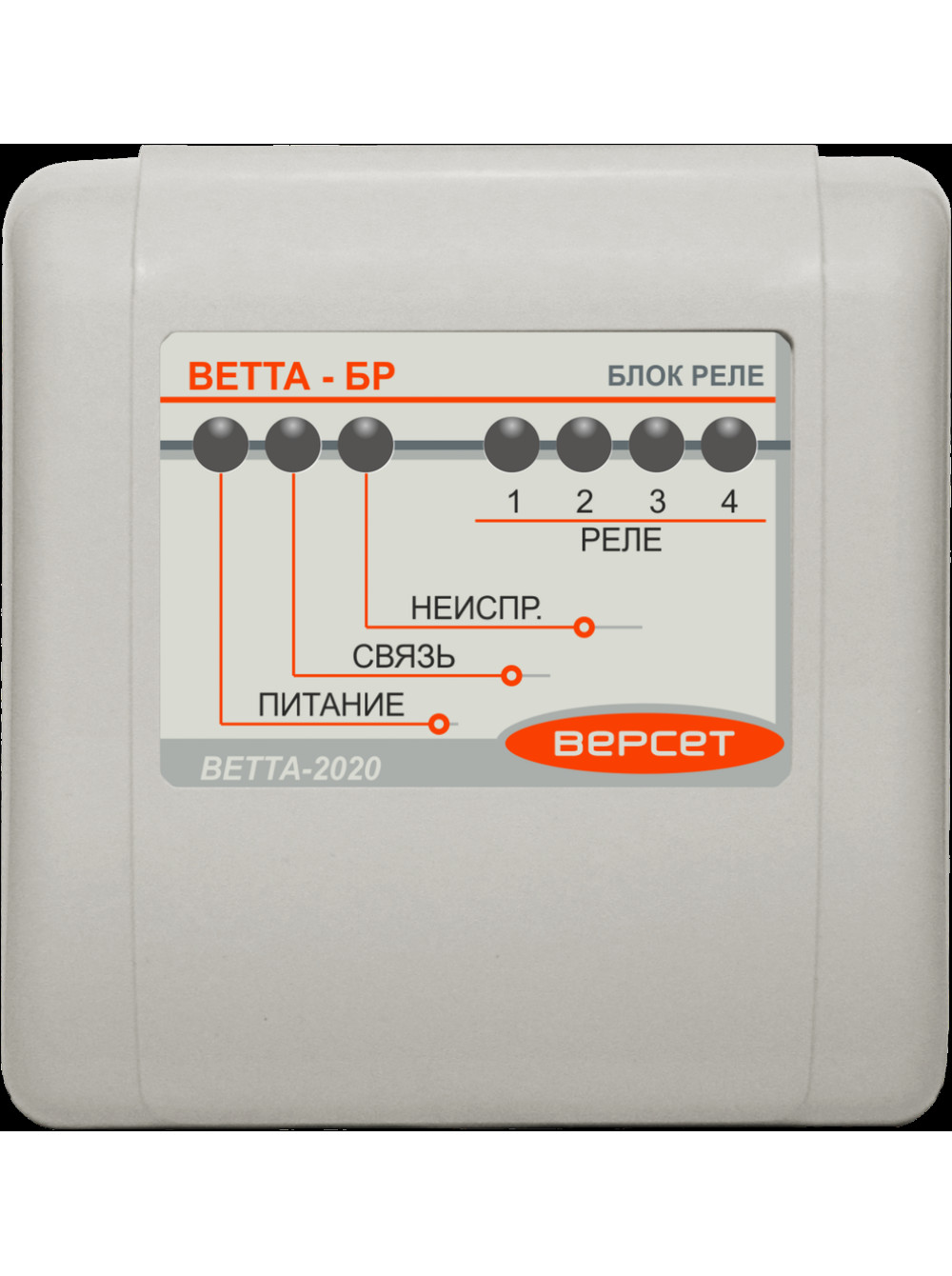

ВЕТТА-БР Блок реле

Блок реле «ВЕТТА–БР» является компонентом прибора пультового «ВЕТТА – КП» и содержит 4 электромагнит-ных реле, каждое из которых выступает в качестве Кана-ла Коммутации (КК) системы. Каждый канал коммутации, согласно командам ОКП «ВЕТТА –КП», формирует сиг-налы для пультов централизованного наблюдения, управляет технологическим оборудованием и инженер-ными системами объекта, а также выдает сигналы во внешние цепи по событиям в системе.

Технические характеристики
- Тип трехпроводных линий связи (магистралей) RS–485
- Количество магистралей RS–485, шт. 1
- Количество реле в БР, шт. 4
- Переменное напряжение, не более, В 250
- Постоянное напряжение, не более, В 30
максимальный ток, А 3
- Рабочий диапазон напряжения питания, В 10 – 15
- Максимальный ток потребления, мА 150
- Количество входов питания 12 В 2
- Наличие входа ВТС (контроль исправности внешнего резер-вированного источника питания)
- Рабочий температурный диапазон, °С –30 … 50
- Степень защиты от воздействия окружающей среды IP41
- Масса, не более, кг 0,2
- Габаритные размеры, мм 110,5x105x40
