Кабель трибоэлектрический
ТД-1 Кабель трибоэлектрический

ТД-1 Кабель трибоэлектрический

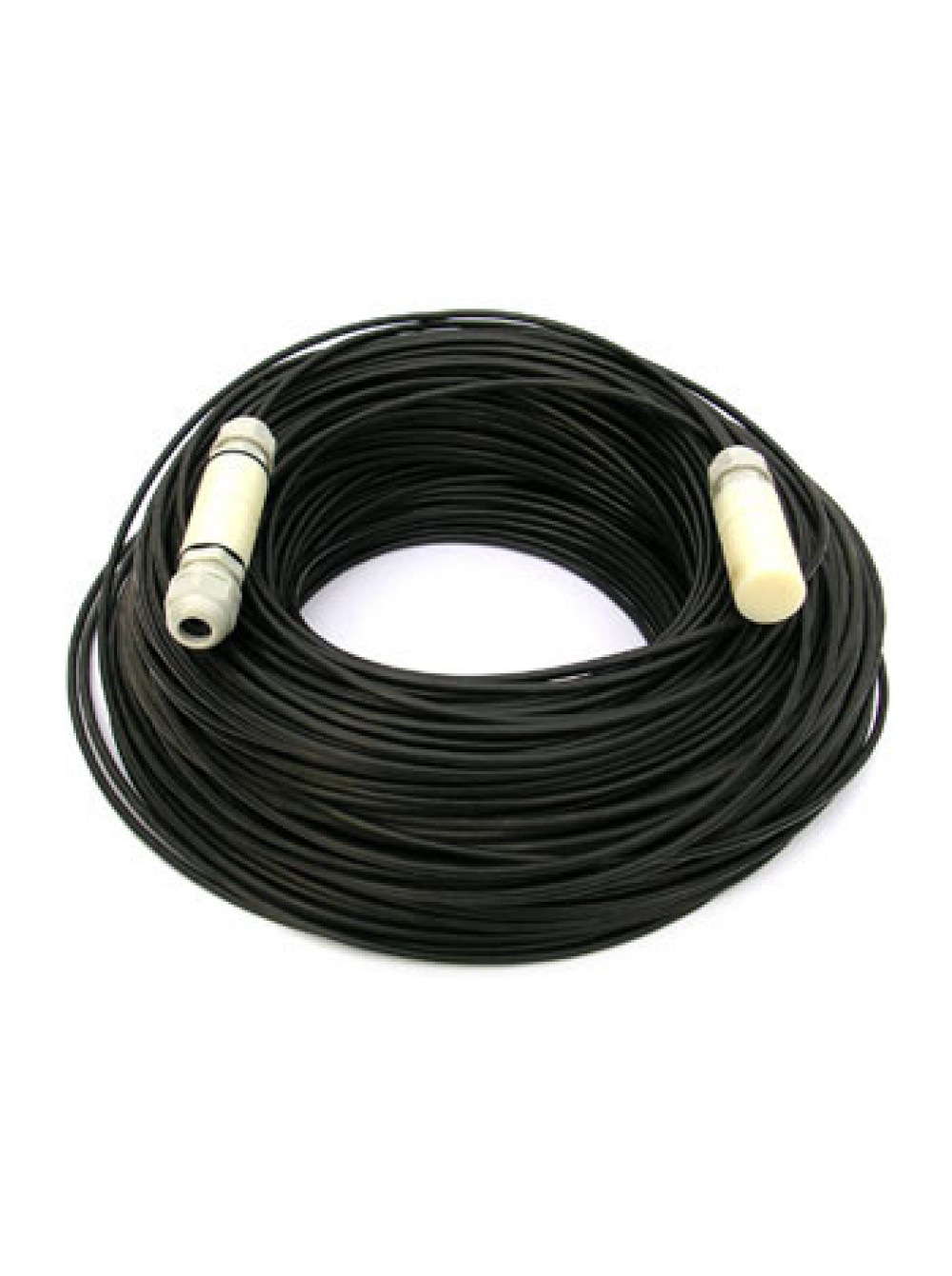

Трибоэлектрический кабель ТД-1 предназначен для использования в составе извещателя охраны периметра “Тополь” в качестве чувствительного элемента. ТД-1 преобразует механические колебания ограждения в электрический сигнал, который поступает на блок обработки сигналов извещателя.

Применяется в составе извещателя “Тополь” на тонких сетчатых и деревянных ограждениях, мягких козырьках и АКЛ, и в качестве противоподкопного средства.

В составе извещателя “Тополь” ТД-1 подключается к предварительному усилителю ПУ трибосигнала на блоке обработки сигналов, на втором конце устанавливается устройство согласования УС с оконечным резистором 1 МОм.

ТД-1 можно использовать в трёх вариантах построения рубежа охраны:
1) Кабель можно монтировать непосредственно к сетчатому или проволочному ограждению, ограждению из тонких досок, штакетника, тонкого металла (профнастил) или поликарбоната. Таким образом можно защитить периметр как от перелаза ограждения, так и от его разрушения (перекуса, отгибания и т.п.).
2) Кабель можно монтировать к навесному ограждению из спиралей АКЛ, козырькам из жести или поликарбоната. Таким образом можно защититься от перелаза ограждения подготовленным нарушителем с помощью лестницы или защитить капитальные ограждения из бетона или кирпича.

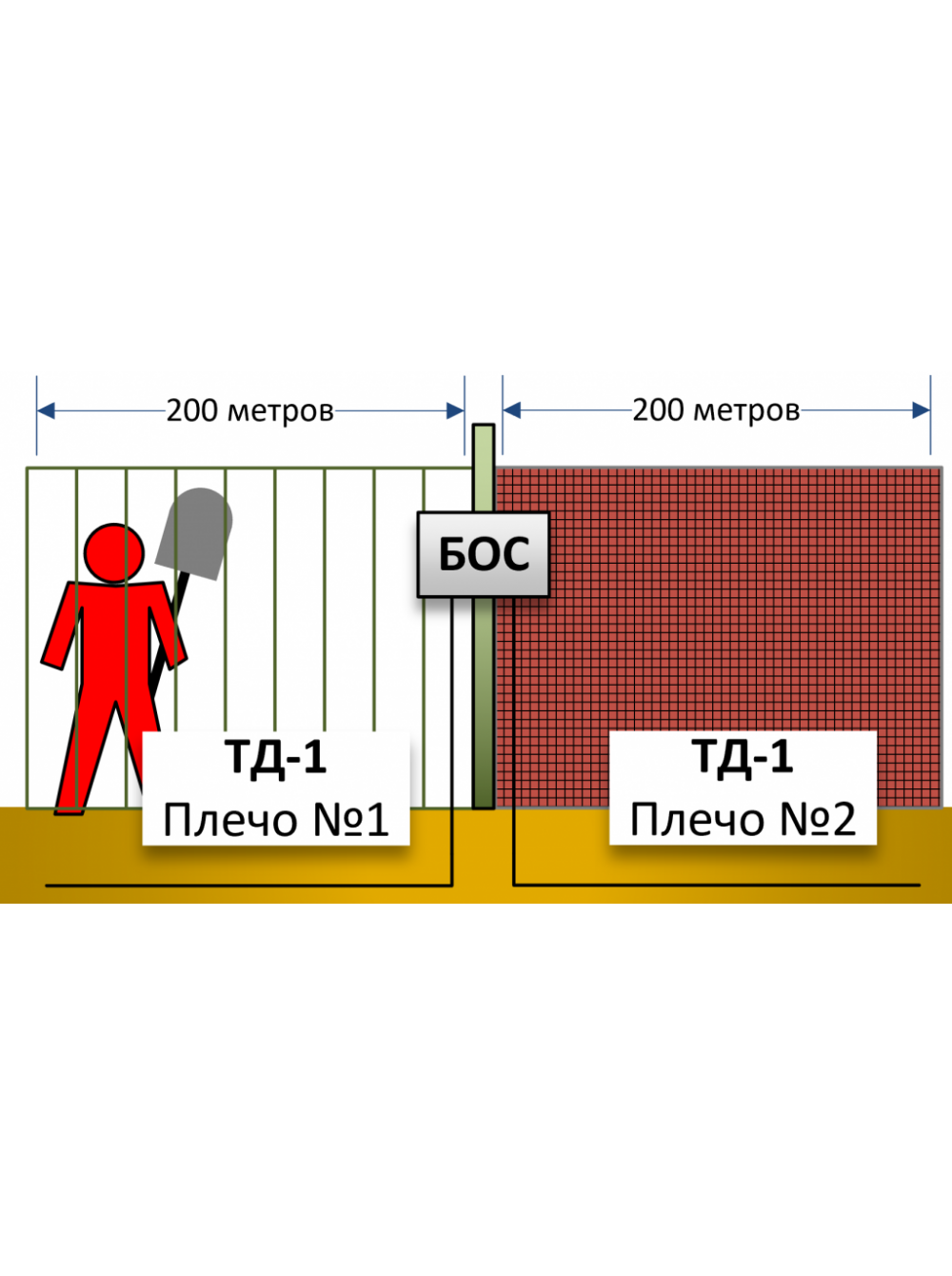

3) Закопанный в землю кабель ТД-1 можно использовать в качестве противо-подкопного средства. Чувствительности кабеля достаточно для определения человека, копающего землю штыковой лопатой на расстоянии от одного до пяти метров, в зависимости от типа грунта и настроек извещателя. Обнаружение земляных работ с использованием тяжелой техники возможно на расстоянии до тридцати метров, что позволяет использовать кабель в качестве охранного или предупреждающего средства для подземных коммуникаций.


Особенности:
- устойчив к воздействию инея, росы, солнечной радиации, грибкам, плесени

Технические характеристики
- Максимальная рабочая длина 200 м
- Степень защиты оболочки с установленным УС IP65
- Диапазон рабочих температур окружающей среды -60...+60°C
