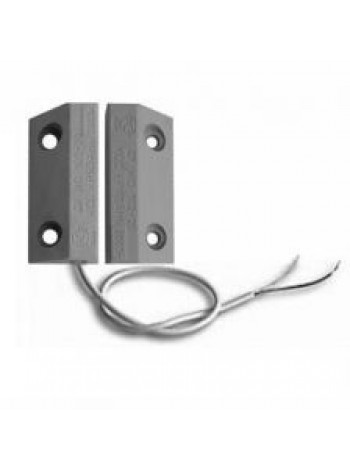

Извещатель охранный магнитоконтактный
ИО 102-61 Б2П исп.3

ИО 102-61 Б2П исп.3 Извещатель охранный магнитный малогобаритный, нормально-разомкнутый, длина выводов мм 600, двойная изоляция

Извещатель точечный магнитоконтактный ИО 102-61 (далее извещатель), предназначен для блокировки дверных и оконных проёмов, ворот, контейнеров, а также блокировки других конструктивных элементов зданий и сооружений из магнитопроводящих (металлических) и магнитонепроводящих (дерево, пластик и т. д.) материалов на открывание или смещение с выдачей сигнала "Тревога" на приемно-контрольный прибор путём размыкания контактов геркона.

Подключение датчика к шлейфу осуществляется с помощью провода КСПВГ 2Х0,12 с длиной вывода 0,60м. Допускается использовать КСПВГ 2Х0,20 белого цвета.

Иодификации:
- ИО 102-61 А2П Нормально-разомкнутый, длина выводов мм 600, двойная изоляция
- ИО 102-61 А3П Переключающий, длина выводов мм 600, двойная изоляция
- ИО 102-61 Б2П Нормально-разомкнутый, длина выводов мм 600, двойная изоляция
- ИО 102-61 Б3П Переключающий, длина выводов мм 600, двойная изоляция

Контакты извещателя при установке на магнитопроводных поверхностях находятся в замкнутом (переключенном) состоянии при расположении магнита и датчика магнитоуправляемого на расстоянии 35 мм и менее и в разомкнутом (непереключенном) состоянии на расстоянии 45 мм и более.

Контакты датчика при установке его на магнитонепроводящее основание находятся в замкнутом состоянии при расположении элемента задающего и датчика магнитоуправляемого на расстоянии 45 мм и менее и в разомкнутом состоянии на расстоянии 60 мм и более.

Технические характеристики
- Коммутируемый ток от 0,001 до 0,5 А.
- Коммутируемое напряжение от 0,02 до 72 В.
- Максимальная коммутируемая мощность не более 10 Вт.
- Сопротивление замкнутых контактов извещателя не более 0,5 Ом.
- Габаритные размеры извещателя:
датчик магнитоуправляемый 38x25x20;
элемент задающий 38x25x20.
- Масса не более:
датчика: 20 гр;
магнита: 30 гр.
- работоспособность при диапазоне температур от минус 50°С до плюс 50°С
